應用領域
l 5.15-5.85GHz WLAN
l 5GHz WiMax 系統
l 客戶端/Bridge Antenna

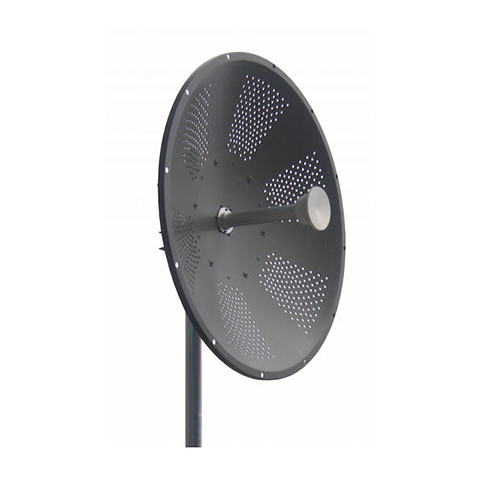

模型 | TDJ-5158P4 | TDJ-5158P6A | TDJ-5158P9A | TDJ-5158PP8A | TDJ-5158P12A |
頻率範圍-MHz | 5150 至 5850 | 5150 至 5850 | 5150-5850 | 4900-5850 | 5150～5850 |
頻寬-MHz | 700 | 700 | 700 | 950 | 700 |
增益dBi | 24 | 28.5 | 32 | 31 | 34 |
Ver.Beamwidth-° | 9 | 5 | 3.5 | 4 | 3 |
水平波束寬度-° | 9 | 5 | 3.5 | 4.5 | 3 |
F/B Ratio-dB | ≥30 | ≥35 | ≥40 | ≥28 | ≥40 |
駐波比 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
阻抗-Ω | 50 | 50 | 50 | 50 | 50 |
極化 | 垂直 or 水平 | 垂直 or 水平 | 垂直 or 水平 | 垂直 or 水平 | 垂直 or 水平 |
最大功率-W | 100 | 100 | 100 | 100 | 100 |
連接器 | N-女 | N 女性 | N 女性 | N 女性 | N 女性 |
尺寸-m | φ0.4 | φ0.6 | φ0.9 | 0.76×0.83 | φ1.2 |
重量-Kg | 3 | 5.5 | 10.5 | 5.6 | 29 |
桅杆 直徑-毫米 | φ40-50 | φ50-75 | φ50-75（φ70 -110 is 可選） | φ40-70 | Φ90-150 |
